背景

最近在弄Tensorflow，想自己找开源项目自己跑一下模型实现目标检测，但是没有钱去租服务器的，只好自己买个显卡装到家里电脑来训练。在跑模型的时候，需要访问tensorboard看看当前的状态。由于家里是动态IP上网的，在外面无法直接访问到家里的tensorboard服务，于是我用Golang实现了一个TCP代理工具（项目名：bridge），把家里tensorboard服务端口的数据转发到服务器上。

完整项目代码可以在 https://github.com/juxuny/bridge 里找到

自定义通信协议

  • 开始标记或结束标记：FlagStart=0xE0
  • 转义标记：FlagEsc = 0xF0
  • 转义后的开始（结束）标记：FlagEscStart = 0xEF
  • 转义后的转义标记：FlagEscEsc = 0xFF

协议定义如下：

[ 开始标记(1) | 指令(2) | 数据长度(4) | 数据(n) | 结束标记(1) ]

Note：其中小括号后面表示字节数

数据默认都采用大端模式

来自百度百科：
下面以unsigned int value = 0x12345678为例，分别看看在两种字节序下其存储情况，我们可以用unsigned char buf[4]来表示value
Big-Endian: 低地址存放高位，如下：
高地址
　　---------------
　　buf[3] (0x78) -- 低位
　　buf[2] (0x56)
　　buf[1] (0x34)
　　buf[0] (0x12) -- 高位
　　---------------

协议指令(CMD)定义如下:

  1. Auth: 认证连接。客户端连接上之后，首先要把自己的token发送到服务器，服务器通过配置文件获取到这个token所对应的端口，验证通过之后服务端开始监听对应的端口。（整个工作流程会在后面详细说明）
  2. Data: 数据转发包
  3. Msg: 文本消息包，收到这个指令就把数据字段转换成string显示到terminal
  4. Connect: 发送连接请求
  5. Close: 断开连接

以发送认证包为例子：

  • cmd=1: [0x00 0x01]
  • token： [0x0A 0x0A 0x0A 0x0A]
  • length = 4: [0x00 0x00 0x00 0x04]

所以最后打包发送的字节数组为:

[0xE0 0x00 0x01 0x00 0x00 0x00 0x04 0x0A 0x0A 0x0A 0x0A 0xE0]

接收端是按先后顺序读取的，遇到第一个0xE0之前，都是无效数据，可以直接过滤掉。通过循环把主要部分截取出来：0x00 0x01 0x00 0x00 0x00 0x04 0x0A 0x0A 0x0A 0x0A。根据前面的协议定义，前面两个字节是cmd，后面4个字节是length，剩下的就是数据下文部分，即[0x0A 0x0A 0x0A 0x0A]就是下文。

另外，前面还提到了一个转义字符，主要用来解决起始标记冲突问题。下面举另一个例子：

token 改为 [0x0A 0x0A 0xE0 0x0A]

其它字段都不变，按协议打包之后得到以下字节数组:

[0xE0 0x00 0x01 0x00 0x00 0x00 0x04 0x0A 0x0A 0xE0 0x0A 0xE0]

接收端读取数据的时候，读到第一个 '0xE0' 开始解释数据，第二个 '0xE0' 就结束，则截取到下面这个数组：

[0xE0 0x00 0x01 0x00 0x00 0x00 0x04 0x0A 0x0A 0xE0]

缓冲里还会剩下 [0x0A 0xE0]

按照截取到的数组解释得到token = [0x0A 0x0A]，而length明明是4，所以解释就错误了。或者你又可能说直接根据length来读取指定长度的数据就好，但是如果length刚好也是 0xE0呢？数据包就是这样子的：[0xE0 0x00 0x01 0x00 0x00 0x00 0xE0 0x0A ...... 0x0A 0xE0 0x0A 0xE0]。

截取出来的数据是这样子的：[0x00 0x01 0x00 0x00 0x00 ]（还是解释错误）

所以这里就需要用转义字符，把特殊符号替换掉。

  • 0xE0 => 0xF0 0xEF
  • 0xF0 => 0xF0 0xFF

回到上面说的例子，token = [0x0A 0x0A 0xE0 0x0A]，打包出来的数据应该是：

[0xE0 0x00 0x01 0x00 0x00 0x00 0x04 0x0A 0x0A 0xF0 0xEF 0x0A 0xE0]

接收端就遇到0xF0字符的时候就按下面规则转换：

  • 0xF0 0xEF => 0xE0
  • 0xF0 0xFF => 0xF0

这就可以解释出正确的数据包：[0x00 0x01 0x00 0x00 0x00 0x04 0x0A 0x0A 0xE0 0x0A]

整体设计

主要组成部分分别为：

bridge-server:

  • slave manager: bridge-client也叫做slave，这里为了区分好bridge-client 和 web server，所以代码里就写成了slaveManager
  • connection manager:
  • listener manager：监听客户端连接，所有connection都交给connection manager处理
  • token manager：根据bridge-client提交的token获取对应的
  • main listener：默认监听9090等待bridge-client连接，连接成功之后把connection交给connection manager管理

bridge-client:

  • connection manager
  • main connection

下面用个图片来展示一下各组件之间如何工作的，其中图2为系统简化模型。

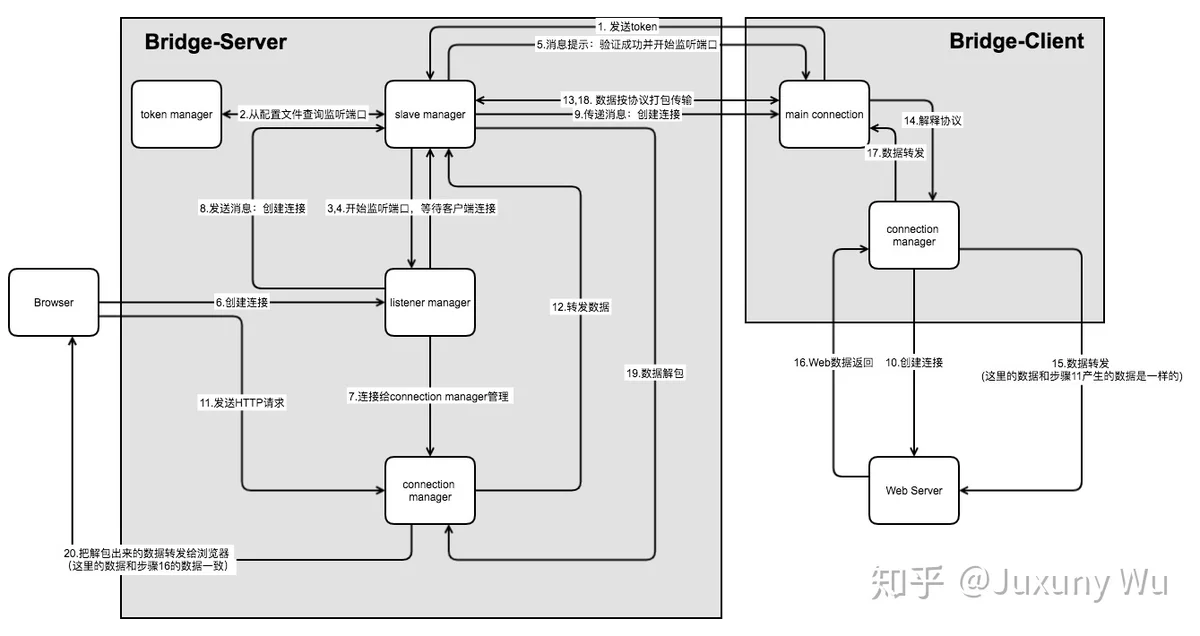

图1

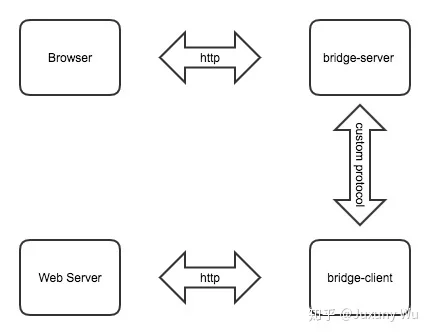

图2

具体实现

上面已经提到了共有5类数据包发送，分别为：CmdAuth, CmdData, CmdMsg, CmdConnect, CmdClose。不同的指令，对应的Data部分也是有不同含意的：

CmdAuth（请求认证）:

字段：

  • token: 传给bridge-server然后通过配置文件获取要代理的端口

假设token为[0x0A 0x0A 0x0A 0x0A]，要发送的数据为应该：

[0xE0 0x00 0x01 0x00 0x00 0x00 0x04 0x0A 0x0A 0x0A 0x0A 0xE0]

CmdData（数据包）:

字段：

  • fromAddress: 客户端地址(IP+port)，8字节
  • toAddress: 目标地址（保留），8字节
  • data: 二进制数据，根据具体数据长度定义字节数

由于toAddress字段保留，这里可以直接传 [0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00]，表示地址 0.0.0.0:0

例如：[0xE0 0x00 0x02 0x00 0x00 0x00 0x14 0x0A 0x00 0x00 0x01 0x00 0x00 0x03 0xE8 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x01 0x02 0x03 0x04 0xE0]

解包得到:

cmd=2, length = 20, fromAddress = 10.0.0.1:1000, toAddress = 0.0.0.0:0, data = [0x01 0x02 0x03 0x04]

CmdMsg（消息提示）:

字段:

  • msg: 消息文本，（n字节长）

例如：[0xE0 0x00 0x03 0x00 0x00 0x00 0x07 0x73 0x75 0x63 0x63 0x65 0x73 0x73 0xE0]

解包得到:

cmd = 3, length = 7, msg = [0x73 0x75 0x63 0x63 0x65 0x73 0x73]，转换为string类型得到文本："success"

CmdConnect（创建连接）:

  • fromAddress: 客户端地址(IP+port)，8字节

例如：[0xE0 0x00 0x04 0x00 0x00 0x00 0x08 0x0A 0x00 0x00 0x01 0x00 0x00 0x03 0xE8 0xE0]

CmdClose（关闭连接）:

  • fromAddress: 客户端地址(IP+port)，8字节

例如：[0xE0 0x00 0x05 0x00 0x00 0x00 0x08 0x0A 0x00 0x00 0x01 0x00 0x00 0x03 0xE8 0xE0]

指令常量定义如下：

为了更方便地解释数据包，并且一个数据包一个数据读取，特意定义了一个DataReader处理bridge-server 与 bridge-client 之间的TCP通信。

conn 是连接bridge-server的TCP连接

buffer表示网络数据缓存，为空的时候就从connection里读一块数据

每次读取数据包的时候startCount都重新计数，大于等于2的时候说明已经读到了第二个开始标记了，表示已经获取了一个完整的数据包到retBuf，使用Data的Unpack方法就可以解释这个数据包。Data结构定义如下：


由于在代理的时间，浏览器可能会创建多个连接到bridge-server，最后bridge-client也会创建相同数量的连接到指定的Web Server。为了更方便管理各个连接，这里创建了ConnManager：

实质上，ConnManager就是给远程地址和TCP socket做了一个映射，让bridge-server或者bridge-client可以通过远程地址查询对应的socket。当浏览器连接到bridge-sever的时候，假设连接地址是10.0.0.1:50001，bridge-sever可以通过下面代码获取到对应的地址：

ConnManager就负责把addr与conn绑定，所以bridge-server可以通过ConnManager给指定客户返回数据,bridge-client也可以通过ConnManager把数据转发给最终的Web Server。

bridge-server为每个bridge-client创建了一个listener，用于接收Browser连接，每个token对应一个port，listenerManager把port与listener绑定，bridge-client断开连接的时候，可以通过对应的port清理listener，例如调用Remove方法。listenerManager定义如下：

另外还需要一个slaveManager管理所有bridge-client：

其中sendMsg, sendConnect, sendClose, WriteData等方法用于对指定的bridge-client发送不同的数据包。因为每个bridge-client都会有一个特定的token，一个token和bridge-server 监听的端口唯一对应，所以slaveManager可以通过port参数找到对应的bridge-client，然后进行发数据。

最后bridge-server通过一个struct， Server，整合各个manager struct，包括：ConnManager, listenerManager, TokenManager（这个可以参考源码里的定义）,slaveManager：

由于篇幅太长，Server struct的源码只能到github上看了，点这里：server.go


安装与配置

  1. 安装go（略）
  2. go install github.com/juxuny/bridge/cmd/bridge-server
  3. 如果$GOPATH/bin已经加到了PATH变量里的话，可以直接执行bridge-server和bridge-client命令了，否则还需要：

假设外网服务器IP为10.0.0.1，bridge-server监听端口是9090，家里外网的动态IP为10.0.0.x，家里运行的bridge-client的设备是192.168.0.1，内部提供Web 服务的设备是192.168.0.2，网页端口是80。现在要将10.0.0.1:10001的数据转发到家里内部网络的192.168.0.2:8888上。

server.json：

token.conf:

client.json：

Note：由于每次传输都执行aes加密解密很影响性能，后来把加密代码去掉了

在10.0.0.1服务器上执行：

在192.168.0.1设备上执行:

性能测试

自定义Web Server，直接获取某个json数据，浏览器访问得到如下结果：

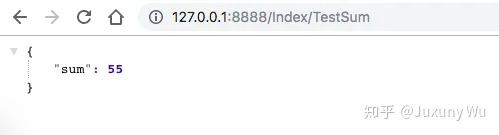

不使用代理访问

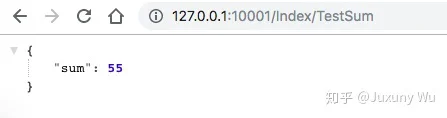

使用代理访问

根据上面的安装配置，8888端口表示源服务，10001端口是bridge-server，使用ab压力测试得到如下结果：

（1）测试100次请求，执行命令：

输出结果：

通过代理访问：

输出结果：

由上面的压力测试结果可以得出，不使用代理性能比使用代理快17倍有多( 0.931 / 0.053 \approx 17.566 )，还有很多优化的空间，但终究实现了穿透防火墙功能。
