一、认识
接触graphviz是几年前的一个项目，要画出数据网络的布局，使用graphviz能比较清楚的画出数据之间的关系。
可以在gallery中查看他能完成的图形：http://www.graphviz.org/gallery/。graphviz最方便的地方在于能够很快的清晰的画出点与点之间的关系，并且有许多布局算法能够很好的去布局。

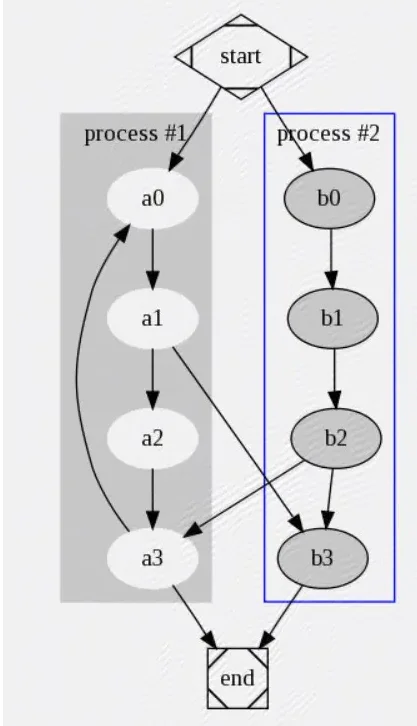

之前使用它画过流程图，如：

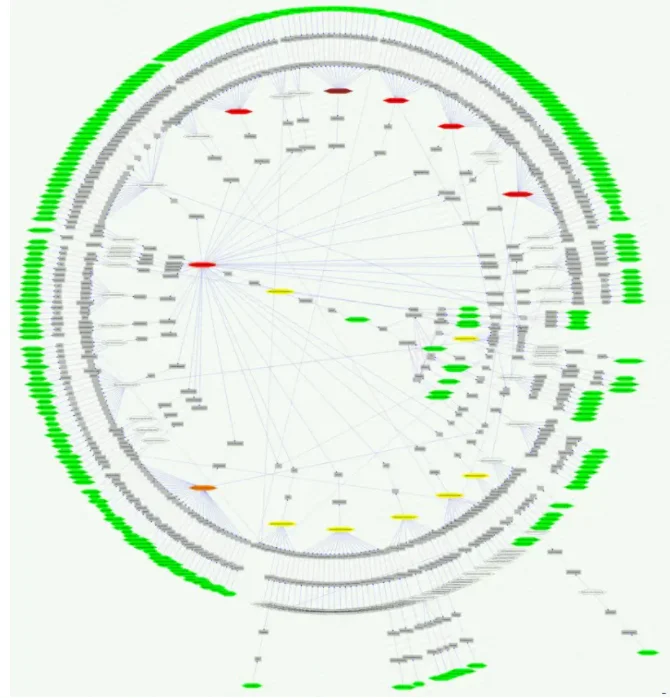

还有决策树。使用twopi画出数据的关联关系：
二、安装graphviz

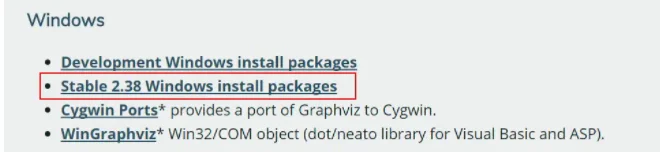

根据自己的版本来选择：
安装在任意喜欢的位置。但是需要把安装目录的graphviz/bin加入环境变量PATH里，我这里只写了相对路径。
打开cmd，输入：dot --help，如果弹出以下信息，就是安装成功：
三、使用graphviz
3.1 基本信息
graphviz中包含了众多的布局器：
dot 默认布局方式，主要用于有向图
neato 基于spring-model(又称force-based)算法
twopi 径向布局
circo 圆环布局
fdp 用于无向图
以上布局我都使用过，但是个人比较倾向dot和twopi，可以根据需求来画图。
3.2 基本使用
以画一个dot布局为例子：
（1）建立一个first.dot脚本：
digraph
first2{
a;
b;
c;
d;
a->b;
b->d;
c->d;
}
解释：digraph是画图类型，接触高级使用可以有不同的类型，first2可以和文件名first不一样。画了abcd4个点。然后a->b表示a点指向b点，如果有线条的指向，可以不用先声明点。即，上述代码等价于：
digraph
first2{
a->b;
b->d;
c->d;
}
（2）画图
打开cmd到first.dot目录下，运行：
dot -Tpng first.dot -o first.png
可以得到画好的图形。
解释：dot表示使用的是dot布局，其他布局相应的修改即可，-T表示格式，即画成png格式，-o表示重命名为first.png。
在这里如果出现syntax error，可看第四部分常见问题解决。
（3）画图结果
上面的简单的代码得到以下结果：
