浅谈内存屏障，C++内存序与内存模型

引言

这个问题在我的计划中至少已经搁置十个月了，中间有多次下定决心想写一篇文章仔细的梳理一下其中的知识点，但是总是没有勇气动笔，究其原因就是因为对于这里的知识掌还是握度不够，怕写出来的东西成了流水账，贻笑大方。

这段时间又仔细的重新思考了这个问题，终于是可以鼓起勇气简单的聊一聊这个问题了。

store bufferInvaildate queue

一个有意思的问题

问题的原描述为[1]。具体的问题就是：

多个线程可以读一个变量，只有一个线程可以对这个变量进行写，到底要不要加锁？

mov

Intel Core 2 Duo，Intel®AtomTM，Intel Core Duo，Pentium M，Pentium 4，Intel Xeon，P6系列，Pentium和Intel486不保证对跨缓存行和页面边界划分的可缓存内存的访问是原子的。Intel Core 2 Duo，Intel Atom，Intel Core Duo，Pentium M，Pentium 4，Intel Xeon和P6家族处理器提供总线控制信号，这些信号允许外部内存子系统以原子方式进行拆分访问。 但是，未对齐的数据访问将严重影响处理器的性能，应避免使用。

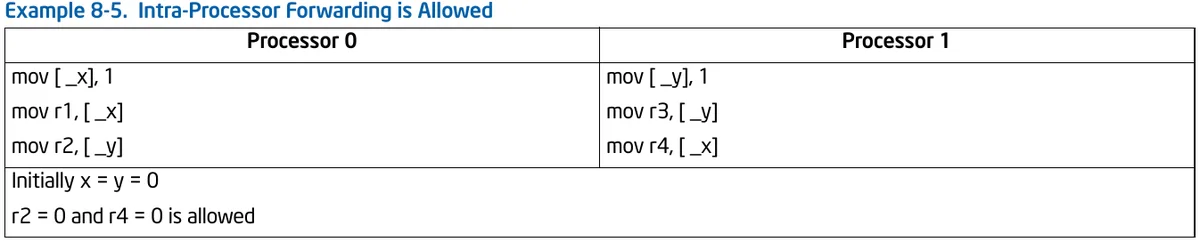

其次现代CPU基本上都支持流水线（pipeline）上的指令重排，且编译器也会把一些代码在编译期重排，已减少对内存的访问和一些无效的计算，这就意味着我们的代码在真正的载入内存和执行的时候可能和我们写下它的时候长的不太一样。而且除去上面两点，在多线程访问同一个变量的时候还有一种匪夷所思的情况，我们先来看一段代码，同样是手册中的一个例子：

确实指令重排可能造成这种情况，但是在X86下不允许写写重排（一定程度）的[3]：

那么为什么会出现 r2 = 0 且 r4 = 0 这种奇怪的事情出现呢？

cache lineshareInvalidatecache lineIInvalidate AcknowledgeInvaildate queueStore Buffer

脏读Invaildate queueStore Bufferstore buffercache linecache linestore bufferInvaildate queueprocess 0process 1_x_ystore bufferr2r4r2 = 0r4 = 0

• The memory-ordering model imposes no constraints on the order in which the two stores appear to execute by the two processors. This fact allows processor 0 to see its store before seeing processor 1’s, while processor 1 sees its store before seeing processor 0’s. (Each processor is self consistent.) This allows r2 = 0 and r4 = 0.
• In practice, the reordering in this example can arise as a result of store-buffer forwarding. While a store is temporarily held in a processor’s store buffer, it can satisfy the processor’s own loads but is not visible to (and cannot satisfy) loads by other processors.

• 内存排序模型对两个处理器执行两个存储的顺序没有任何限制。 这一事实允许处理器0在看到处理器1之前先看到其存储，而处理器1在看到处理器0之前先看到其存储。 （每个处理器都是自一致的）这允许r2 = 0和r4 = 0。
• 实际上，此示例中的重新排序可能是存储缓冲区转发的结果。 当存储暂时保存在处理器的存储缓冲区中时，它可以满足处理器自身的负载，但其他处理器看不到（也不能满足）负载。

我们跑一个小小的demo看一看[4]：

#include <sched.h>
#include <stdio.h>
#include <stdlib.h>
#include <errno.h>
#include <pthread.h>
#include <semaphore.h>
#include <atomic>

sem_t beginSema1;
sem_t beginSema2;
sem_t endSema;

int X,Y;
int r1,r2;

void* thread1Func(void* param) {
	while (1) {
		sem_wait(&beginSema1);
		while ( (rand() / (double)RAND_MAX) > 0.2 ) ;
		X=1;
		__asm__ __volatile__("":::"memory");
		r1 = Y;
		sem_post(&endSema);
	}
	return NULL;
}

void* thread2Func(void* param) {
	while (1) {
		sem_wait(&beginSema2);
		while ( (rand() / (double)RAND_MAX) > 0.2 ) ;
		Y=1;
		__asm__ __volatile__("":::"memory");
		r2 = X;
		sem_post(&endSema);
	}
	return NULL;
}


int main() {
	sem_init(&beginSema1,0,0);
	sem_init(&beginSema2,0,0);
	sem_init(&endSema,0,0);

	pthread_t thread1,thread2;

	pthread_create(&thread1,NULL,thread1Func,NULL);
	pthread_create(&thread2,NULL,thread2Func,NULL);

	int detected = 0;
	int iterations = 0;
	for (iterations=1;;iterations++) {
		X=0;
		Y=0;
		sem_post(&beginSema1);
		sem_post(&beginSema2);
		sem_wait(&endSema);
		sem_wait(&endSema);
		if (r1 == 0 && r2 == 0) {
			detected++;
			printf("%d reorders detected after %d iterations\n", detected, iterations);
		}
	}
	return 0;
}

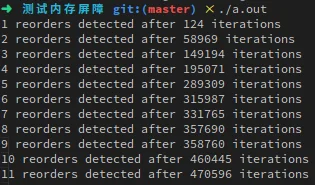

代码很容易，语义和最上面的样例差不多，就是都设置为0，然后赋值以后分别获取对方更新过的值。我们可以从结果中看出会出现答案均为零的情况。

我们可以避免这种情况吗？当然，内存屏障一定程度上就是来做这件事情的，对其作用我们先不详细解释，先加入代码看看结果，其实就是加一句话，类似这样：

void* thread1Func(void* param) {
	while (1) {
		sem_wait(&beginSema1);
		while ( (rand() / (double)RAND_MAX) > 0.2 ) ;
		X=1;
		__asm__ __volatile__("":::"memory");
		// __asm__ volatile("mfence":::"memory"); 这个也可以
        std::atomic_thread_fence(std::memory_order_seq_cst);
		r1 = Y;
		sem_post(&endSema);
	}
	return NULL;
}

我们再编译执行就不会出现前面的情况了。

前置知识提完了，我们回到问题本身，多个线程可以读一个变量，只有一个线程可以对这个变量进行写，到底要不要加锁？，其实[1]中很多大神都对这个问题做出了解答，虽然说法不尽相同，但是意思也都近似，其中我认为刘然的回答最为全面，他把这个问题分为四种情况：

Invaildate queueStore BufferInvaildate queue

内存屏障

上面我提到内存屏障在一定程度上就是避免缓存一致性所带来的问题的，但是它还有别的功能，即防止CPU流水线乱序执行，Intel定义了三种内存屏障：

SFENCE，LFENCE和MFENCE指令提供了一种性能高效的方式，可确保在产生弱排序结果的例程和使用该数据的例程之间load和store内存排序。 这些指令的功能如下：

• SFENCE：序列化程序指令流中在SFENCE指令之前发生的所有 store（写）操作，但不影响 load（读）操作。
• LFENCE：序列化程序指令流中在LFENCE指令之前发生的所有 load（读）操作，但不影响 store（写）操作。
• MFENCE：序列化程序指令流中在MFENCE指令之前发生的所有 store 和 load 操作。

请注意，与CPUID指令相比，SFENCE，LFENCE和MFENCE指令提供了一种更有效的控制内存顺序的方法。

这里我们可以看到这些内存屏障禁止了指令的排序。我们再来看看还有哪些操作也可以起到与内存屏障一样的作用。

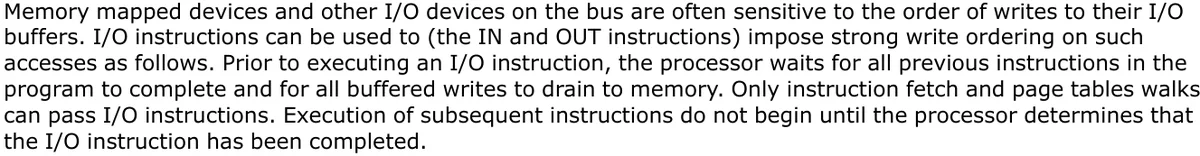

• 总线上的内存映射设备和其他I / O设备通常对其I / O缓冲区的写入顺序敏感。可以使用I / O指令（IN和OUT指令）对此类访问施加强的写入顺序，如下所示。在执行I / O指令之前，处理器将等待程序中所有先前的指令完成，并等待所有缓冲的写入操作耗尽到内存。只有指令提取和页表遍历可以传递I / O指令。直到处理器确定I / O指令已完成，后续指令的执行才开始。

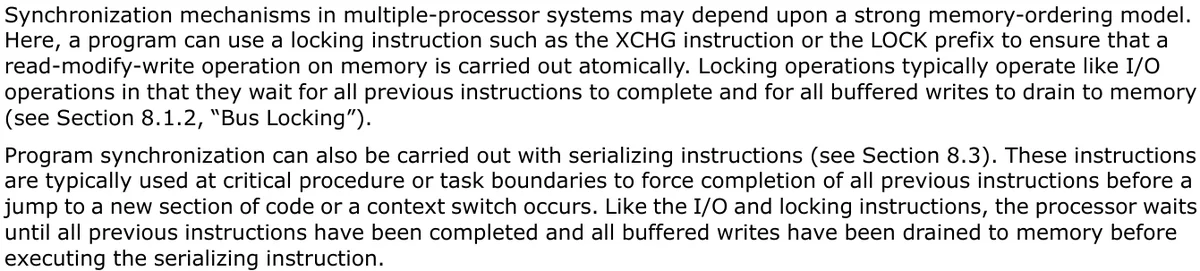

• 多处理器系统中的同步机制可能取决于强大的内存排序模型。在这里，程序可以使用诸如XCHG指令或LOCK前缀之类的锁定指令，以确保原子地执行对存储器的读-修改-写操作。锁定操作通常类似于I / O操作，因为它们等待所有先前的指令完成并且等待所有缓冲的写操作排入内存。

• 程序同步也可以通过序列化指令执行（请参见第8.3节）。这些指令通常用于关键过程或任务边界，以在跳到新的代码段或上下文切换之前强制完成所有先前的指令。像I / O和锁定指令一样，处理器在执行序列化指令之前要等到所有先前的指令都已完成并且所有缓冲的写操作都已排入内存为止。

#Lock

当然除了运行时指令排序以外还有编译器导致的指令排序。前者已经讨论过了，后者会在两个语句没有显式因果关系时重排指令，这个我们可以使用优化屏障 Optimization Barrier 来避免。

__asm__ __volatile__ ("" ::: "memory");

1. __asm__用于指示编译器在此插入汇编语句。
2. __volatile__用于告诉编译器，严禁将此处的汇编语句与其它的语句重组合优化。即：原原本本按原来的样子处理这这里的汇编。
3. memory 强制 gcc 编译器假设 RAM 所有内存单元均被汇编指令修改，这样 cpu 中的 registers 和 cache 中已缓存的内存单元中的数据将作废。cpu 将不得不在需要的时候重新读取内存中的数据。这就阻止了 cpu 又将 registers, cache 中的数据用于去优化指令，而避免去访问内存。
4. “”::: 表示这是个空指令。barrier() 不用在此插入一条串行化汇编指令。
5. __asm __，__volatile __， memory 在前面已经解释。

我们可以看出优化屏障的作用主要有两个，即：

1. 屏障后面的操作会从内存中重新取值
2. 编译器优化代码时不得使优化越过屏障。

__sync_synchronize()

#if __GNUC__ < 4

static inline void barrier(void) {__asm__ volatile("":::"memory");}

#else

static inline void barrier(void) {__sync_synchronize();}

#endif

GCC 4以后的版本也提供了Built-in的屏障函数__sync_synchronize()，这个屏障函数既是编译屏障又是内存屏障，代码插入这个函数的地方会被安插一条mfence指令。[11]中有如下描述：

__sync_synchronize (…)
This builtin issues a full memory barrier.

gcc 版本 10.2.0 (GCC) 4 x Intel® Core i5-7200U CPU @ 2.50GHz X86_64

int main(){
    int a = 10;
    __sync_synchronize();
    int b = a;
    return 0;
}

我们可以看到汇编中加入了一个屏障：

	subq	$16, %rsp
	movl	$10, -8(%rbp)
	call	_ZL7barrierv
	movl	-8(%rbp), %eax
	movl	%eax, -4(%rbp)
	movl	$0, %eax

__asm__ volatile("":::"memory");

int main(){
    int a = 10;
    __asm__ volatile("":::"memory");
    int b = a;
    return 0;
}

汇编中没有内存屏障了。

	movl	$10, -8(%rbp)
	movl	-8(%rbp), %eax
	movl	%eax, -4(%rbp)
	movl	$0, %eax
	popq	%rbp

倘若我们使用我们以为会生成内存屏障的代码，比如：

std::atomic_thread_fence(std::memory_order_acq_rel);

我们会发现汇编中还是没有屏障出现：

	movl	-12(%rbp), %eax
	movl	%eax, -8(%rbp)
	movl	$0, %eax
	popq	%rbp

以上问题的原因我们会在后面聊到内存模型的时候讨论。

内存模型

首先内存模型到底描述的是一个怎样的问题，对此问题网上可谓是群魔乱舞，说什么的都有，我们来看看维基百科对此问题的定义[16]：

内存一致性模型描述的是程序在执行过程中内存操作正确性的问题。内存操作包括读操作和写操作，每一操作又可以用两个时间点界定：发出（Invoke）和响应（Response）。在假定没有流水线的情况下（即单个处理器内指令的执行是按顺序执行的），设系统内共有N个处理器，每个处理器可发出 s n ( 0 < n ≤ N ) {\displaystyle s_{n}(0<n\leq N)} sn​(0<n≤N)个内存操作（读或写），那么总共有： ( ∑ n = 1 n = N s n ) ! ∏ n = 1 n = N s n ! {\displaystyle {\frac {(\sum _{n=1}^{n=N}s_{n})!}{\prod _{n=1}^{n=N}s_{n}!}}} ∏n=1n=N​sn​!(∑n=1n=N​sn​)!​种可能的执行顺序。内存一致性模型描述的就是这些操作可能的执行顺序中哪些是正确的。

描述的非常清楚。我们前面提到了程序运行时的指令重排，内存模型其实规定的就是这些指令的重排哪些排列顺序是正确的，也就是哪些是可能出现的，哪些是绝对不可能出现的。

事实上对于内存模型的描述我们可以从两个方面来看，一个是硬件角度的内存模型，也就是厂商给我们提供了怎样的一种一致性保证；还有一种是软件级别的内存模型，其实说直白一点就是一些高级语言给程序员提供的一致性保证，显然此时我们可以不必费尽心机去考虑代码如何适配不同的机器。

比如X86的强模型和ARM的弱模型，如果仅仅依靠硬件提供的内存屏障这个代码将非常难写， 因为不同硬件本身的提供的内存模型是不一样的，甚至有时操作也不相同。但是如果基于软件级别的内存模型，比如使用C++的内存模型（手段为内存序），那么编译器就会帮我们自动去适配不同的机器，因为这是语言保证的。

cppreference.com memory order

std::memory_order specifies how memory accesses, including regular, non-atomic memory accesses, are to be ordered around an atomic operation. Absent any constraints on a multi-core system, when multiple threads simultaneously read and write to several variables, one thread can observe the values change in an order different from the order another thread wrote them. Indeed, the apparent order of changes can even differ among multiple reader threads. Some similar effects can occur even on uniprocessor systems due to compiler transformations allowed by the memory model.

显然站在语言级别的内存来说，其不对硬件内存模型做任何假设，从上文的黑体字就可以看出来。

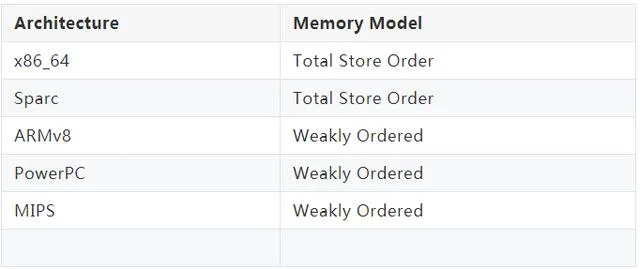

上面提到了强模型与弱模型，基本上目前主流的CPU与其映射如下所示[15]：

• x86_64和Sparc是强顺序模型（Total Store Order），这是一种接近程序顺序的顺序模型。所谓Total，就是说，内存（在写操作上）是有一个全局的顺序的（所有人看到的一样的顺序）， 就好像在内存上的每个Store动作必须有一个排队，一个弄完才轮到另一个，这个顺序和你的程序顺序直接相关。所有的行为组合只会是所有CPU内存程序顺序的交织，不会发生和程序顺序不一致的地方[4]。TSO模型有利于多线程程序的编写，对程序员更加友好，但对芯片实现者不友好。CPU为了TSO的承诺，会牺牲一些并发上的执行效率。
• 弱内存模型（简称WMO，Weak Memory Ordering），是把是否要求强制顺序这个要求直接交给程序员的方法。换句话说，CPU不去保证这个顺序模型（除非他们在一个CPU上就有依赖）， 程序员要主动插入内存屏障指令来强化这个“可见性”[4]。ARMv8，PowerPC和MIPS等体系结构都是弱内存模型。每种弱内存模型的体系架构都有自己的内存屏障指令，语义也不完全相同。弱内存模型下，硬件实现起来相对简单，处理器执行的效率也高， 只要没有遇到显式的屏障指令，CPU可以对局部指令进行reorder以提高执行效率。

显然强弱模型描述的就是在特定架构上哪些指令是合法的，哪些是非法的。很好理解强模型限制了程序的优化执行，因为在很多情况下分支预测和指令的并行执行因为内存模型的限制都没办法很好的工作，相反弱模型则可以很好的发挥硬件的潜力，但是对于程序员的要求则高了不少。

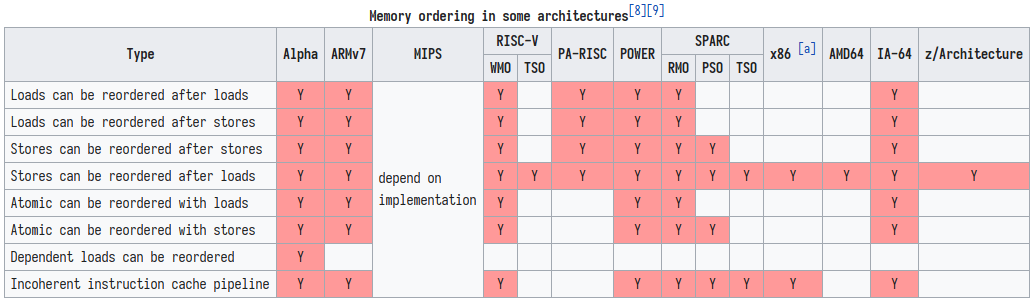

那么各家厂商对于指令重排的限制是怎样的呢？我们来看一张上面已经出现过的图[3]：

store load

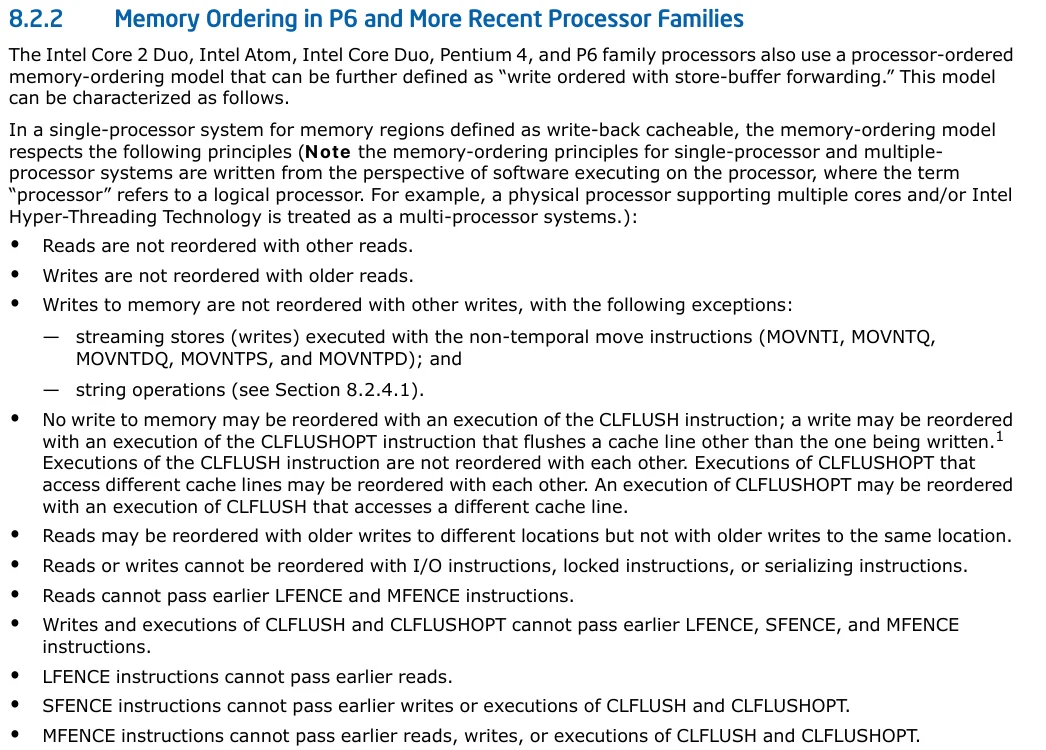

当然在intel手册中可以看到其实X86是支持写写重排的，不过条件比较苛刻：

英特尔酷睿2双核，英特尔凌动，英特尔酷睿双核，奔腾4和P6家族处理器还使用处理器排序的内存排序模型，该模型可以进一步定义为“使用存储缓冲区转发进行写入排序”。 该模型的特征如下。
在用于定义为WB的内存区域的单处理器系统中，内存排序模型遵循以下原则（请注意，单处理器和多处理器系统的内存排序原则是从在以下环境中执行软件的角度编写的。其中术语“处理器”是指逻辑处理器。例如，支持多核和/或Intel超线程技术的物理处理器被视为多处理器系统。）

• 读操作之间无法排序
• 写操作不能和旧的读操作之间排序
• 写操作与写操作之间除了以下情况以外不能重新排序：
  - 带有non-temporal move指令的流存储（写入）（MOVNTI, MOVNTQ, MOVNTDQ, MOVNTPS, 和 MOVNTPD）
  - 串操作
• 执行CLFLUSH指令不能重新排序对存储器的写操作。 可以通过执行CLFLUSHOPT指令的执行来重新排序写操作，该指令将刷新除正在写入的高速缓存行以外的其他高速缓存行。 CLFLUSH指令的执行不会相互重新排序。 访问不同缓存行的CLFLUSHOPT的执行可能会相互重新排序。 CLFLUSHOPT的执行可以与访问不同缓存行的CLFLUSH的执行重新排序。
• 读取可能会与不同地址的较旧写入重新排序，但对不同地址的较旧写入则不会重新排序。（store load重排）
• 读写操作不能与IO操作，带LOCK的指令，序列化指令重排序。（上面曾提到过这个问题）
• 读操作不能越过前面的LFENCE和MFENCE操作
• 写操作和CLFLUSH和CLFLUSHOPT的执行不能越过前面的LFENCE，SFENCE和MFENCE指令。
• LFENCE不能越过前面的读操作
• SFENCE不能越过前面的写操作
• MFENCE不能越过前面的读写操作以及CLFLUSH和CLFLUSHOPT的执行。

put/get

memory_order_acq_relacquire-release模型

load-loadload-storeload-storestore-storestore-loadacquire-release模型

mfencememory_order_seq_cst

• the result of any execution is the same as if the operations of all the processors were executed in some sequential order, and the operations of each individual processor were to appear in this sequence in the order specified by its program.

我们写个小demo看一看：

#include <atomic>

std::atomic<int> count;
int flag = 0;

void test_w_1(){
    flag = 1;
    count.store(10, std::memory_order_seq_cst);
}

int test_r_1(){
    count.load(std::memory_order_seq_cst);
    return flag;
}

void test_w_2(){
    flag = 1;
    count.store(10, std::memory_order_release);
}

int test_r_2(){
    count.load(std::memory_order_acquire);
    return flag + 1;
}

int test_mfence(){
    int a = 5;
    __asm__ volatile("mfence":::"memory");
    return a;
}

int main(){
    return 0;
}

X86 gcc 8.2ARM gcc 9.2.1-std=c++11 -O2

__sync_synchronizefull memory barriermfence

C++内存序

我们上面基本上已经把这个问题描述了一遍了，不过都是东扯一句西扯一句，没有章法，现在我们集中精力，会一会这个磨人的小妖精。

第一次了解到这个东西是大概去年这个时间点，在《C++并发编程实战》这本书中学习到的，当时没有其他的前缀知识，自己硬学实在是事倍功半，只能看一些博客文档去学习。现在看来网上描述这个问题的博客百分之七十以上都是一知半解的人写的，越看让人越糊涂，其中甚至很多概念都是错的。罢了罢了。

首先我们前面提到了内存模型可以分为两个角度，一个是硬件角度，一个是软件角度（语言实现的）；显然不同的硬件架构之间内存模型可能并不相同，此时语言相关的一致性模型则可以帮我们抹平差异，会基于不同的硬件生成不同的代码来满足语言提供的一致性。

以C++内存序为例，六种内存序其实就指定了四种一致性模型，即：

1. sequentially-consistent模型
2. acquire-release模型
3. consume-release模型
4. relaxed模型

使用的一致性模型 = min（内存序指定，硬件指定）acquire-release模型relaxed

memory_order_seq_cst

不过值得一提的是，其中的consume-release模型目前官方并不建议使用，[17]中有如下描述：

• Note that currently (2/2015) no known production compilers track dependency chains: consume operations are lifted to acquire operations.
• The specification of release-consume ordering is being revised, and the use of memory_order_consume is temporarily discouraged.
• 注意到 2015 年 2 月为止没有产品编译器跟踪依赖链：均将consume操作提升为acquire操作。
• release-consume顺序的规范正在修订中，而且暂时不鼓励使用 memory_order_consume 。(C++17 起)

consumeacquire

至于每个操作都是干什么的我实在是不想再白费口舌描述一遍了，[17]中的描述非常详细，直接参考即可。

那么内存序到底做了什么事情呢？其实它就是规定了在一个线程中指令排序中所有可能性中哪些是正确的，虽然指令重排以后在本线程内不会影响结果，但是在其他线程眼中执行的顺序和逻辑可能是不一样的，这在有时可能会造成问题，内存序就是防止这件事情的（store buffer[22]或者乱序执行引起，虽然结果差不多），说简单点就是描述通过限制一个线程的指令执行顺序从而影响其他线程读取相关变量的可见性。

[23]中的观点也很有意思，值得一读。

总结

lock-free

mutexCondition variablesemaphorefuture/promisefuture/packaged_taskshared_timed_mutex(C++14)shared_mutex(C++17)recursive_mutex(C++11)自旋锁

lock-free

lock-free

这个问题水太深，以上只是我的个人观点，错误之处还请指出。
