一RSocket 的主要特性

首先，RSocket 是高效一个二进制的网络通讯协议，能够满足很多场景下使用。其次，RSocket 是一个激进的响应式捍卫者，激进到连 API 都跟响应式无缝集成。


1四种通讯模式

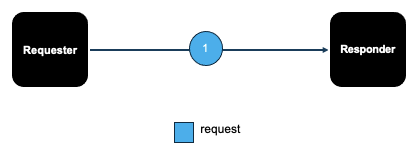

即发即忘 FireAndForget

立即发送一个请求，无需为这个请求发送响应报文。适用于监控埋点，日志上报等，这种场景下无需回执，丢失几个请求无伤大雅。

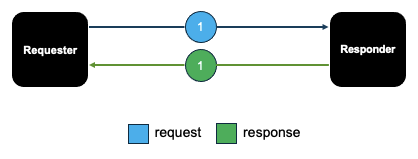

请求响应 RequestResponse

请求方发送一条请求消息，响应方收到请求后并返回一条响应消息。传统的 HTTP 是典型的 RequestResponse。

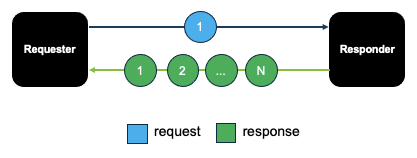

流 RequestStream

请求方发送一个请求报文，响应方发回 N 个响应报文。传统的 MQ 是典型的 RequestStream。

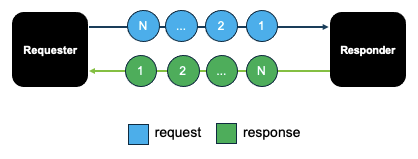

通道 RequestChannel

创建一个通道上下文，双方可以互相发送消息。IM 是个典型的 RequestChannel 通讯场景。

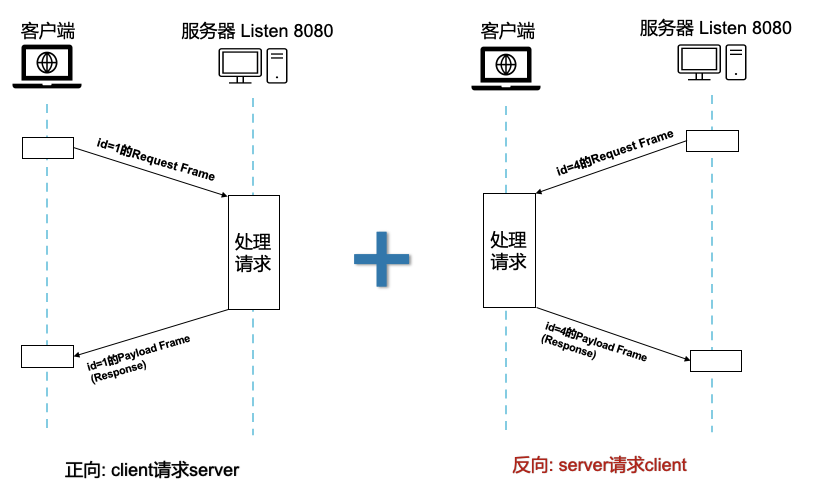

2双向通讯 Bi-Directional


RSocket 的 Client 连接到 Server，这个过程称为 Setup，在连接成功后，会约定收发消息的方向逻辑：

  • 当 Client 请求 Server 时，发送的请求 ID 永远为奇数
  • 当 Server 请求 Client 时，发送的请求 ID 永远为偶数




正是因为这个奇偶性确定方向的特性，不同于传统的如 HTTP 请求，RSocket 可以做到双向请求。


3其他

  • 二进制协议，紧凑高效
  • 多路复用
  • 基于帧(Frame)的背压，与 ReactiveStreams 语义契合
  • 灵活的传输层切换: TCP/UDP/WebSocket 等
  • 支持 Cancel、断点续传、租约等高级特性

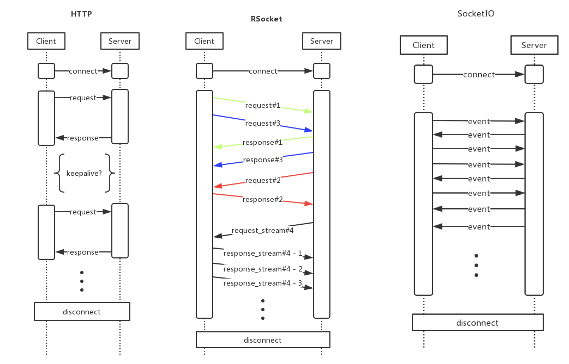

综上与 HTTP 做一些比较，RSocket 的效率更高，支持的通讯场景更丰富，也没有队头阻塞的问题。与 SocketIO 这种基于纯事件的框架相比，RSocket 的请求具有很清晰的上下文，API 精炼易用。



二RSocket 的内部实现

1帧的设计


帧(Frame)是 RSocket 协议报文的最小单位。

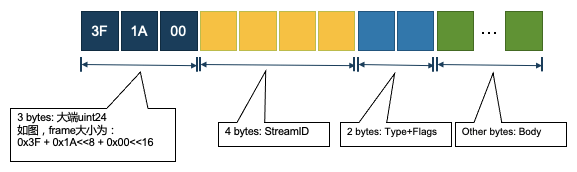

  • 一个帧由 6 bytes 的 Header 和剩余的 Body 构成，其中 Header 的 4 bytes 表示 StreamID，6 bits 表示 Frame Type, 10 bits 作为 Flags。Body 根据不同的帧类型，结构也不同，常用的带 Payload 的帧一般会包括 Metadata 和 Data 两个部分。
  • 传输层如果本身不支持分帧特性的(如 TCP)，那么 RSocket 会用 3 bytes 的 uint24 表示帧长度，所以最大的帧大小是 16MB。
  • 如果帧超出 16MB，RSocket 支持帧分裂重组，也就是拆成更小的帧，接收端再自动重组。

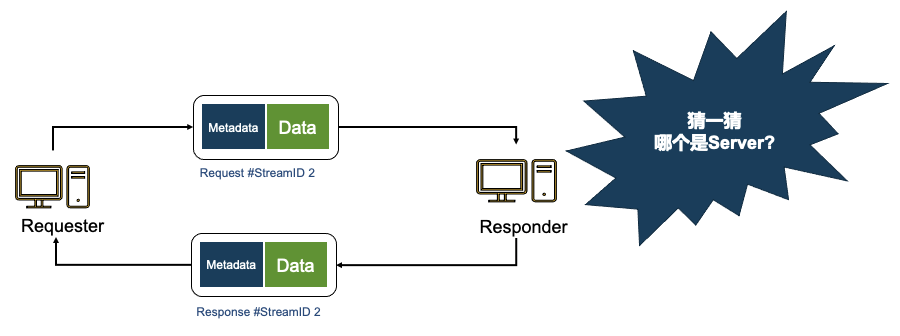

2数据载体——Payload


基于帧之上，一般开发者接触到的是 Payload, 它类似一个 HTTP 报文，可以是一个 Request，也可以是一个 Response。由两个二进制部分组成：

  • Metadata——元数据，类似 HTTP 的 header
  • Data——数据，类似 HTTP 的 body




3架构

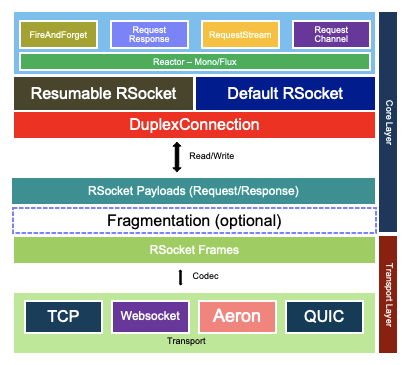

这里基于笔者在实现 Golang 版 SDK 的基础上整理的架构图，Java 版基本也类似。




  • Transport 层将网络二进制流编解码为 Frames。
  • RSocket 支持自定义最大 Frame Size，默认 16MB，当某个 Frame 超出时，会被拆解为 N 个小 Frame，收到时再重组，在介绍帧的时候也提到了，这个特性称为 Fragmentation。
  • DuplexConnection 转换 Frames 为 Payload，抽象为一个个 Request/Response 上下文，并负责读写。
  • RSocket 组装 Connection 为 RSocket Interface，其中 Resumable 支持断点续传，连接断开重连也能自愈，个人觉得这个特性有点鸡肋，在弱网环境有些优势，但是因为期间会缓存住未处理完毕的帧，所以会耗费大量的系统资源。
  • RSocket 使用 Reactor 核心库暴露为 4 种通讯模式，抽象为高级 API。


4玩法


RSocket 有很多玩法，传统的 RPC 自然不在话下，用来做 IM 也未尝不可，某些特性也可以用来做代理或者网络穿透。

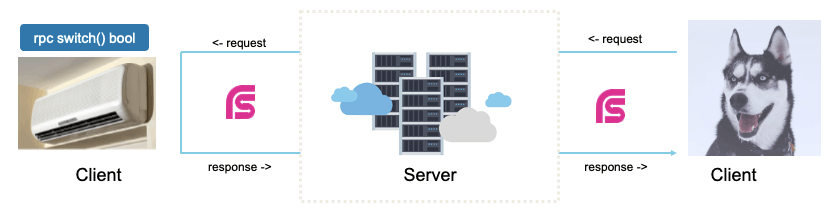

IoT 的场景，比如小明的家里有个智能空调，小明想在外面通过手机 APP 来控制空调开关，如何优雅地描述这个控制问题？最精炼的解决方案就是"小明调用空调上开关的 API"。

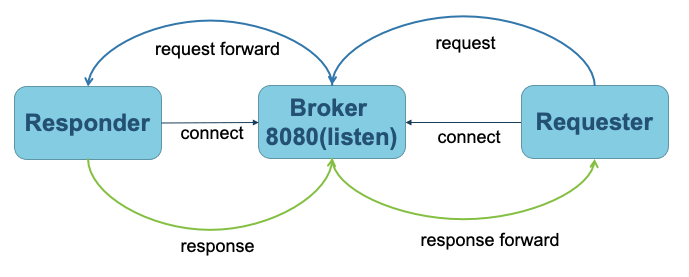

另外最经典的玩法就是 Broker 了，Broker 类似一种“软路由”的方案，可以让服务的发布访问变得简单。发布服务只要连接到 Broker，调用方通过反向请求的方式来让 Broker 透明转发即可，摒弃了传统的注册中心，端口管理等常见的服务治理手段。




5关于 RSocket Broker


Broker 有很多优势，发布服务不需要监听端口，无需 Sidecar，服务注册变得简单，无需 zk、etcd 之类，LoadBalance 变得简单，也更安全，没监听端口后很难攻击。也有很多劣势，网络上多了一跳，性能是有一定损耗的，Broker 是中心化设计，类似我们平时全局的 Nginx 一样，但是 Broker 的优雅启停显然更加复杂，受限于整个 Broker 集群的瓶颈等等。上帝为你关闭了一扇门，就一定会为你打开一扇窗。

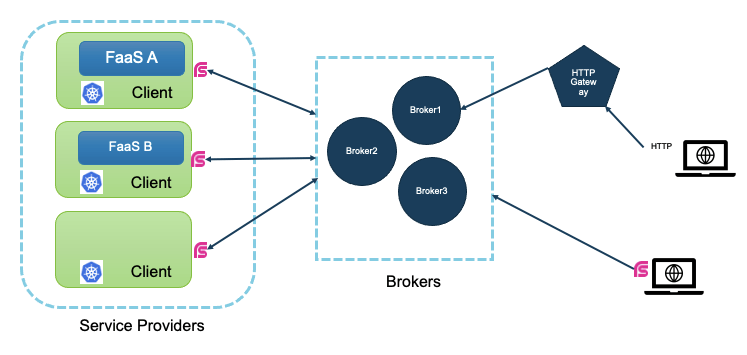

目前高德落地的 FaaS 中大量使用了基于 RSocket 架构的集团 Broker，支撑了今年的五一长假，峰值 QPS 超 20 万，平稳零故障。

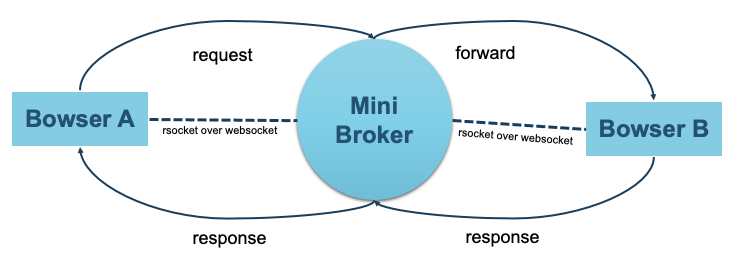

这里笔者也准备了一个教学用的 Mini Broker，演示了两个浏览器之间相互上下文调用彼此服务的场景，有兴趣的同学可以查看。



三响应式编程

响应式编程是个老话题了，它早已无处不在，甚至你在 Excel 里 SUM 求和，本质上也是种响应式的思维。响应式本质上就是响应变化的数据流。RSocket 这个协议本身就是以响应式之名，将其扩展到网络层面。

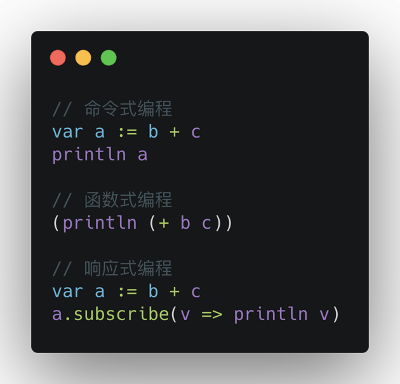

1响应式编程大概长这样

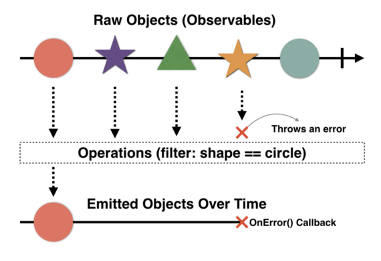

而在我们平时工作中，必然会引入各种操作和变换：




2Reactive Streams


JDK 推出了响应式标准 API，撇开 Processor 之外，其核心接口就 Publisher/Subscriber/Subscription，非常精炼。

  • Publisher：发布者，负责生产数据。唯一的方法 subscribe，接收一个 Subscriber 开始一次新的订阅。
  • Subscriber：订阅者，负责订阅消费数据。
  • Subscription：订阅，某次订阅的上下文控制，如取消、通知获取下 N 条数据。

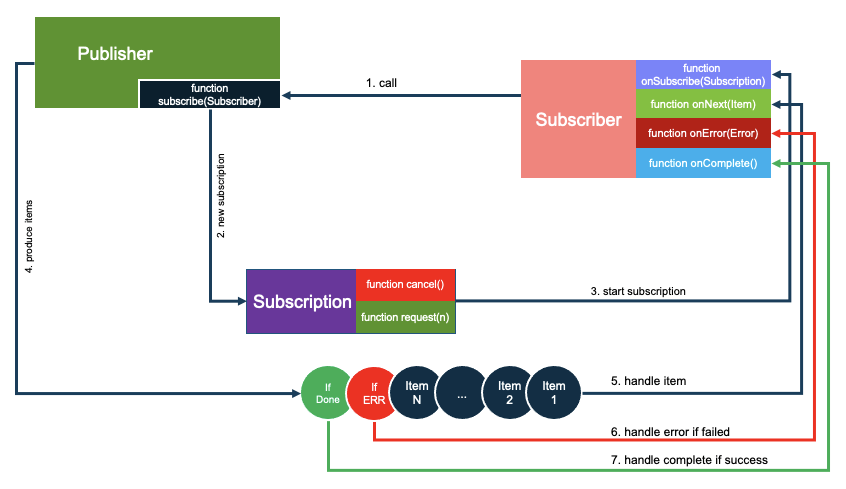

Spring 的 Reactor 是一个标准的实现，其一次完整的执行过程如下图：




  • 创建 subscriber，开始订阅 Publisher。
  • 生成上下文 subscription。
  • Publisher 就绪，调用 onSubscribe。
  • Publisher 开始生产数据。
  • 每条成功生产的数据回调 onNext。
  • 当生产失败时，回调 onError 并结束当前订阅。
  • 当所有数据生产完毕时，回调 onComplete 并结束当前订阅。
  • 中途可以调用 subscription 随时 cancel 取消订阅，或者通过 request(n)通知生产下 N 个元素，这个过程即背压。


由于 Java 天生的语言优势，很适合使用 RxJava 或 Reactor 之类的框架，代码逻辑清晰可读性会非常高。笔者在实现 Go 版的 Reactor 时，深深地体会到了没有泛型支持的 API 表现力是多么匮乏，也期待 Go2 的泛型能够有所改善。

四总结

RSocket 是个很有趣的网络协议，它可能不会普及流行，但贵在它解决问题的思路和设计很令人耳目一新。如果大家有兴趣，可以去它的官网了解下。
